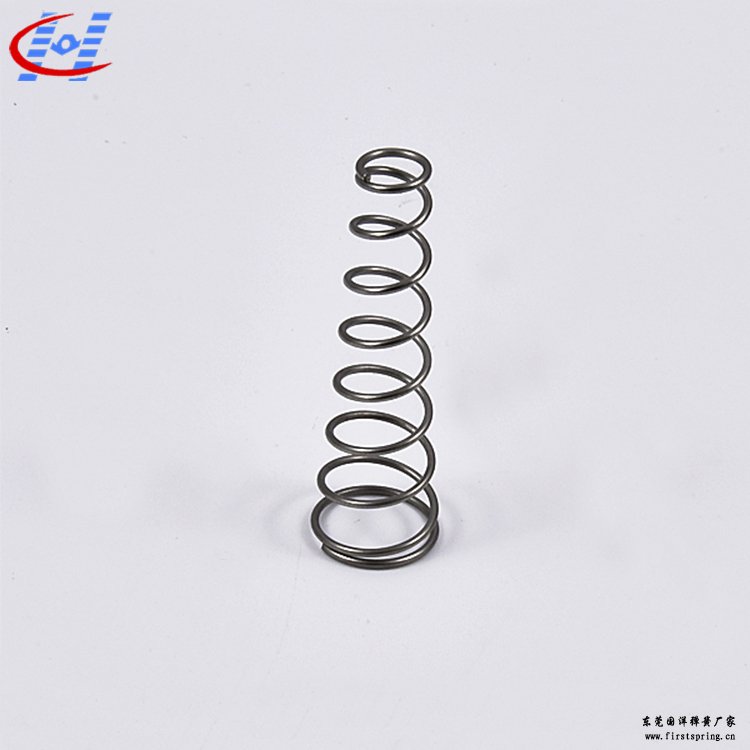

觸摸彈簧有什么特點及使用范圍


觸摸感應彈簧在平常生活當中其實隨處可見,觸摸感應彈簧是指專用于電容式及單片機觸摸屏電器的專用彈簧按鍵。觸摸彈簧又稱觸摸感應彈簧、按鍵彈簧、接觸彈簧。它的不銹鋼絲等材料包含有、琴碳鋼絲、低碳鋼絲,高碳鋼、錳鋼絲,鎳絲,60SizMNA,,環保鎳、鍍無鎳白K、直上金、底金、銀色、青古銅、古銀等。觸摸彈簧是指專用于電容式及單片機觸摸屏電器的專用彈簧按鍵,觸摸彈簧又可以稱為觸摸感應彈簧、按鍵彈簧、接觸彈簧,對于于傳統機械開關而言是一種穩健的電容式感應替換方案,使用能夠伸縮式的觸摸按鍵,是不需要更改殼模具的即可就能實現觸摸按鍵來控制產品,而且觸摸的敏感度也是十分的良好。



一、觸摸彈簧的使用范圍

由于觸摸彈簧的靈敏度十分的良好,所以適用性比較廣泛,在日常生活中我們看到的觸摸彈簧產品有電磁爐,光波爐,電餅鐺,消毒柜,油煙機,熱水器,曖風機,洗菜機,點鈔機,按摩器,電烤箱,電子酒柜,飲水機等一系列高檔智能觸摸小家電產品。




二、觸摸彈簧的工作原理



1、利用彈簧構建電容式感應器電--容式感應相對于傳統機械開關而言是一種穩健的替代方案。不過,有些應用不能在覆蓋層下直接安置印刷電路板,也不能將印制電路板連接到設備外殼上。  這類應用包括爐灶、洗衣機、電冰箱、微波爐等家用電器以及收音機、電視調諧器、控制面板、座位上的乘員檢測系統等各種車輛電子裝置,金屬彈簧感應器-可用來替代固態電導式感應器,這樣,PCB 的位置就可以遠離覆蓋層,并能在震動強烈或溫度急劇變化的工作條件下提供可靠的感應器連接。此外,彈簧還可提供背光照明、融合機械和電容按鈕等其它功能。





2、為了明確彈簧的最佳物理尺寸,FTC 的相關性將根據其高度、直徑和彈簧線粗細等參數進行建模。當手指放在感應器上時,彈簧和固態電導式感應器的靈敏度相同。當手指位置稍偏感應器中心時,這兩種感應器的靈敏度都會(huì )下降,但彈簧感應器的靈敏度略強于電導式感應器。手指放置位置偏離時,彈簧感應器上信號較強是彈簧感應器的一大優勢,尤其是在滑塊應用),這種優勢則更加明顯。如果覆蓋層厚度為 2 毫米或更厚,彈簧感應器的靈敏度會(huì )更高。更適于獲得最佳電容特性的彈簧物理尺寸。



3、觸摸彈簧的高度應為 5 毫米或以上。超過這一范圍,敏感度則不會(huì )再隨著彈簧的高度增加而增強,但也不會(huì )導致性能下降;因此,電路板和覆蓋層之間的距離可以根據需要相應延長。如果彈簧的高度低于 5 毫米,彈性、敏感度和側面敏感度等特性就會(huì )受到影響。對于 4 毫米厚的覆蓋層,為了獲得最佳的彈簧靈敏度,彈簧的直徑不得小于 10 毫米。在特定情況下,如果彈簧的靈敏度相對于選定的覆蓋層而言已經足夠,則可選用直徑較小的彈簧。當 FTC 的變動范圍僅介于數百分之一皮法之間時,彈簧線的粗細不會(huì )對電容特性產生太大的影響。因此,彈簧線的粗細應由對彈簧所要求的強度來決定??傮w來說,彈簧線的粗細應介于 0.3~1.5 毫米之間。根據模擬的中間結果,彈簧感應器的自身電容一般會(huì )大于相同直徑的固態電導式感應器。當采用 CSD 方法時,可通過保護電極來加以補償。



三、觸摸彈簧的安裝要求



觸摸彈簧在 PCB 的安裝要求,由于彈簧的側邊靈敏度較高,因此相鄰彈簧感應器彼此間的距離應該盡可能遠一些,以避免錯誤檢測。如果感應器間距較小,可增加一個比較層。彈簧感應區域的要求與固態按鈕的要求一樣。如果覆蓋層較厚,彈簧直徑必須比覆蓋層的厚度大至少 2 至 3 倍,且 PCB 和覆蓋層之間的距離必須為 5 毫米或更多。請勿在彈簧下面安放固態接地,因為這會(huì )加大彈簧焊接的復雜度,并增加感應器的原生電容。



四、觸摸彈簧的附加功能



利用彈簧還能開發出更多附加功能,包括:背光的使用感應器通常需要背光。用彈簧作為感應器能在內部置入 LED 用于實現統一的前面板照明??梢詫?shí)現兩種類型的背光照明:第一種是LED 安裝在板的上部可提供擴散的背光效果,第二種是LED 安裝在板的下部則能將光通過開口向上射出,實現聚光效果,大范圍的散射光適用于前面板圖標的背光設計,而較窄的聚光適用于狀態指示燈的設計。雙色 LED 非常適用于許多既需要背光又需要按鈕狀態指示的應用。觸摸這個按鈕僅能觸發感應器,而按壓該按鈕則將同時觸發感應器和機械按鈕。在此情況下,只有在感應器工作時才能提供背光、提示等預備動作。在兩個按鈕同時觸發時才能執行最終的動作。例如,在 GPS導航系統中,觸摸按鈕僅顯示提示信息,只有按壓按鈕才能進行操作。
